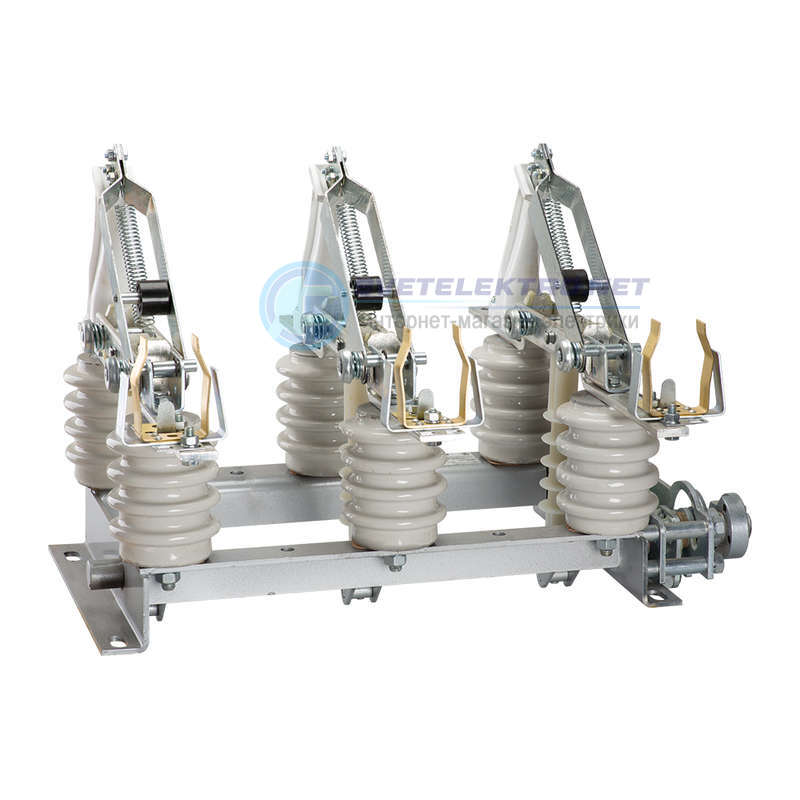

Выключатель нагрузки ВНА-10/630-П-з-ПТ1.3-И2-УХЛ 145608 КЭАЗ

Выключатель нагрузки серии ВНА (выключатель нагрузки автогазовый) представляет собой коммутационный аппарат, предназначенный для работы в электрических сетях переменного трехфазного тока напряжением 10 (6) кВ. Он занимает промежуточное положение между разъединителем и силовым выключателем, поскольку способен отключать рабочие токи нагрузки, но не предназначен для разрыва цепей короткого замыкания. Назначение и область применения Основное назначение выключателей ВНА - включение и отключение под нагрузкой участков электрических цепей напряжением до 10 кВ, частотой 50-60 Гц, с номинальным током в соответствии со структурой обозначения. Конструктивно выключатель ВНА устанавливается в следующих типах распределительных устройств Комплектные распределительные устройства (КРУ) Камеры стационарные одностороннего обслуживания (КСО) Комплектные трансформаторные подстанции (КТП) внутренней установки Важная особенность эти аппараты обеспечивают видимый разрыв цепи в отключенном положении и безопасное заземление отключенного участка для производства работ Принцип действия и конструктивные особенности Автогазовое дугогашение Выключатель ВНА относится к коммутационным аппаратам с автогазовым дугогасительным устройством. Принцип работы основан на гашении электрической дуги, возникающей при размыкании контактов, потоком газов, выделяющихся из стенок дугогасительной камеры под воздействием высокой температуры дуги. В дугогасительной камере установлены специальные вкладыши из полиметилметакрилата (органического стекла). При горении дуги материал вкладышей интенсивно разлагается с выделением большого количества газов, давление в камере повышается, дуга охлаждается и гаснет. Конструкция Основные элементы конструкции выключателя ВНА Рама - несущая металлическая конструкция Изоляторы - опорные и тяговые Главные контакты (неподвижные и подвижные) - обеспечивают прохождение рабочего тока Дугогасительные контакты - размыкаются после главных, принимая на себя дугу Дугогасительные камеры - по одной на каждый полюс Вал управления - передает движение от привода к контактам Пружинный механизм - обеспечивает быстроту операций включения и отключения Особенности кинематики При включении сначала замыкаются главные контакты, затем дугогасительные. При отключении последовательность обратная сначала размыкаются главные контакты (без дуги, так как цепь еще замкнута через дугогасительные), затем дугогасительные контакты, на которых и возникает дуга, гасимая в камере.
