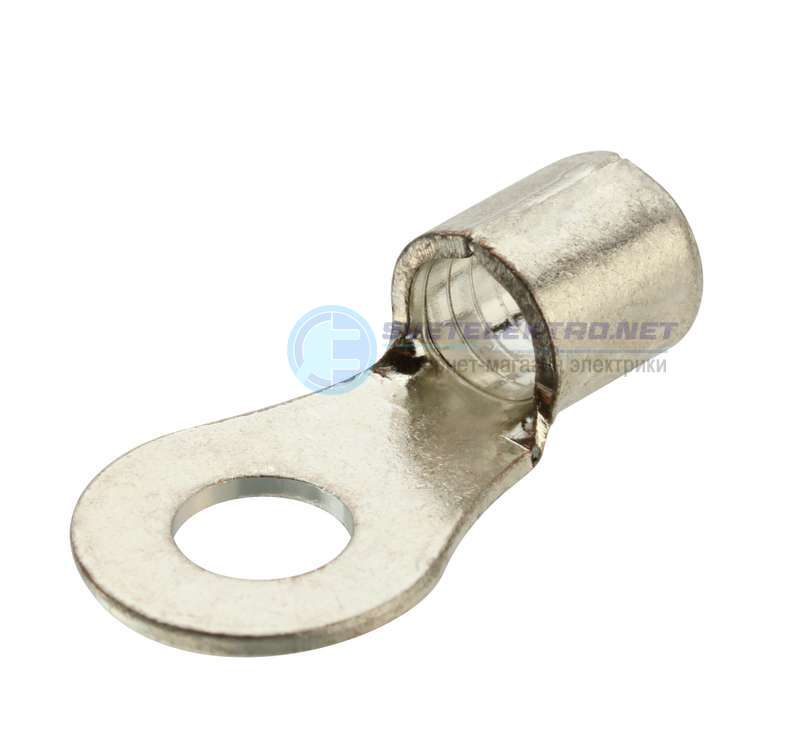

Наконечник ПМ 16-10 66618 КВТ
- Артикул: 66618
- Производитель: КВТ
-
, Наличие: На складе 237 шт.
Параметры
Артикул:
66618
Бренд:
КВТ
Страна:
Россия
Материал изделия:
Медь
Самовывоз / Автомобиль
до 87 шт:
16.10.26
до 150 шт:
19.10.26
до 12652 шт:
21.10.26
до 12653 шт:
17.11.26
Доставка курьером
до 87 шт:
19.10.26
до 150 шт:
20.10.26
до 12652 шт:
21.10.26
до 12653 шт:
17.11.26
Наконечник ПМ 16-10, код 66618, производитель КВТ
• Предназначены для оконцевания пайкой или опрессовкой кабелей и проводов с медными жилами • Материал листовая электротехническая медь марки М1 • Рабочее напряжение до 1 кВ • Покрытие олово-висмутовое лужение (климатическое исполнение «Т2») • Технологический шов на участке контактного скругления под кабельную жилу пропаян, таким образом трубная часть наконечника образует сплошную монолитную структуру • Наряду с пайкой конструктивные особенности наконечников ПМ (КВТ) предполагают монтаж опрессовкой в качестве альтернативы или комбинированное использование двух методов соединения • Внутренняя поверхность трубной части наконечников имеет круговые поперечные насечки, обеспечивающие особую механическую прочность и качество электрического контакта • Благодаря заваренному шву, ориентация наконечника в матрицах инструмента не имеет значения и опрессовка может производиться даже поверх самого сварного шва • Специальная серия высокоточных матриц «КВТ» для опрессовки при помощи гидравлических прессов ПГР-300, ПГРс-300, ПГП-300 (КВТ)
Характеристики КВТ 66618
| Сфера применения: | Бытовое и промышленное: |
| Дополнительная информация: | Ориентация наконечника в матрицах инструмента не имеет значения: |
| Тип изделия: | Наконечник кабельный: |
| Нормативный документ: | ТУ 3449-033-97284872-2006: |
| Страна: | Россия: |
| Диапазон сечений: | 16: |
| Диаметр отверстия, мм: | 10: |
| Штрихкод EAN13: | 14630019123334: |
| Изолированный: | Нет: |
| Форма контактной площадки: | Форма кольца: |
| Изоляция: | Нет (без): |
| Защитное покрытие поверхности: | Луженая оловом: |
| Угол соединения: | 180 град. (по горизонтали): |
| С смотровым отверстием: | Нет: |
| Узкое фланцевое исполнение: | Нет: |
| Сертификат: | ПИСЬМО 101-KC-398: |
| Номинальное напряжение, кВ: | 35: |
| Метрический размер соединительной резьбы: | 10: |
| Количество крепежных отверстий: | 1: |
| Номинальное сечение проводника, кв.мм: | 16: |
| Штрихкод: | 14630019123334: |
| Диапазон рабочих температур: | от -40 до +50: |
| Код ОКПД 2: | 27.33.13.120: |
| Покрытие: | Луженое, |
| Напряжение, В: | 1000, |
| Длина, мм: | 32.5, |
| Упаковка: | 100 шт, |
| Ширина, мм: | 16, |
| Высота, мм: | 9, |
| Масса, кг: | 0.0061, |
| Диаметр внешний, мм: | 9, |
| Диаметр внутренний, мм: | 6, |
| Сечение жилы, мм2: | 16, |
| Резьба, мм: | M10, |
| Диаметр наружный, мм: | 9, |
| Номинальное поперечное сечение с, кв.мм: | 16, |
| Номинальное поперечное сечение, кв.мм: | 16...16, |
| Номинальное поперечное сечение по, кв.мм: | 16, |
| Цвет: | Серый, |
| Материал жилы: | Медь, |
| Материал изделия: | Медь, |
| Способ монтажа: | Опрессовка, |
| Диапазон рабочих температур, °С: | от -40 до +50, |
